Di era digital saat ini, database telah menjadi komponen penting dalam pengelolaan Informasi sebagai acuan untuk pengambilan keputusan, baik di tingkat perusahaan besar, usaha mikro, kecil, dan menengah (UMKM), hingga individu. Kemampuan untuk menyimpan, mengakses, dan mengelola data secara terstruktur tidak hanya mempercepat pengambilan keputusan, tetapi juga meningkatkan efisiensi operasional dan daya saing. Bagi perusahaan besar, database mendukung integrasi sistem yang kompleks dan memastikan kontinuitas bisnis. Sementara itu, bagi UMKM, penggunaan database memungkinkan pengelolaan pelanggan, stok, dan transaksi secara lebih terorganisir. Bahkan dalam lingkup perorangan, database dapat digunakan untuk mengelola keuangan pribadi, catatan kesehatan, hingga dokumentasi penting secara sistematis dan aman. Dengan demikian, pemahaman dan pemanfaatan database telah menjadi kebutuhan mendasar dalam mendukung aktivitas dan produktivitas di berbagai sektor kehidupan.

Dalam proses perancangan database agar lebih efektif dan terstruktur, Entity Relationship Diagram (ERD) dan Class Diagram merupakan dua alat bantu visual yang sangat krusial dalam proses pembuatan. ERD digunakan untuk memetakan hubungan antar entitas dalam database secara konseptual, menggambarkan bagaimana data saling berelasi serta bagaimana struktur tabel akan terbentuk. Diagram ini menjadi fondasi awal dalam menyusun skema database yang efisien, bebas duplikasi, dan mudah dikembangkan. Sementara itu, Class Diagram, yang berasal dari pendekatan pemrograman berorientasi objek (OOP), digunakan untuk menggambarkan struktur kelas, atribut, serta metode yang berkaitan dalam sistem. Meskipun lebih sering digunakan dalam pengembangan aplikasi, class diagram juga memiliki peran penting dalam menghubungkan logika program dengan struktur database yang akan digunakan. Dengan menggunakan kedua diagram ini secara bersamaan, perancang sistem dapat memastikan bahwa desain database tidak hanya kuat dari sisi relasional, tetapi juga terintegrasi dengan baik ke dalam sistem aplikasi yang dibangun. Hal ini sangat penting agar sistem dapat dikembangkan secara konsisten, mudah dipelihara, dan scalable sesuai kebutuhan pengguna.

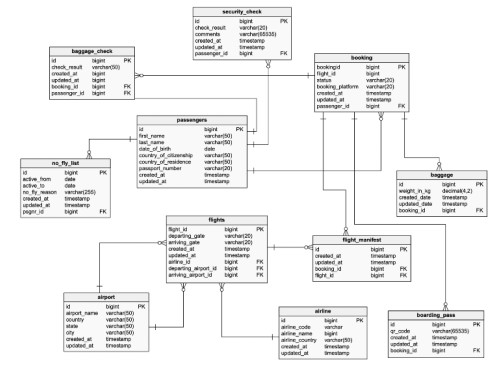

ERD

Sumber: Vertabelo

Class Diagram

Sumber: Lucid Chart

Meskipun secara tampilan dan fungsi dari ERD dan Class Diagram mirip, namun fungsi dan penerapannya Memiliki perbedaan yang mencolok, yang diantaranya:

Aspek ERD (Entity Relationship Diagram) Class Diagram (UML)
Pendekatan Berbasis data relasional Berbasis pemrograman berorientasi objek (OOP)
Fokus Utama Struktur data dan relasi antar entitas Struktur sistem dan relasi antar kelas (termasuk atribut & metode)
Komponen Utama Entitas, atribut, relasi, primary key, foreign key Kelas, atribut, metode, pewarisan, asosiasi, agregasi, komposisi
Digunakan Untuk Perancangan database relasional (misalnya MySQL, PostgreSQL) Perancangan struktur aplikasi dan objek program
Atribut Hanya atribut (field data) Atribut dan metode (fungsi/perilaku)
Jenis Relasi One-to-One, One-to-Many, Many-to-Many Asosiasi, Pewarisan, Agregasi, Komposisi, Dependensi
Implementasi Lebih dekat ke struktur tabel di database Lebih dekat ke class dan object dalam OOP
Output Akhir Tabel dan hubungan antar tabel Kode program (class, inheritance, encapsulation)
Kegunaan di Sistem Untuk menyusun skema database dan menjaga integritas data Untuk menyusun struktur sistem aplikasi dan hubungan antar objek

Meskipun sekilas tampak serupa karena sama-sama digunakan dalam tahap perancangan sistem, ERD dan Class Diagram memiliki perbedaan mencolok, baik dari segi pendekatan, cara pembuatan, hingga tujuan penggunaannya. ERD dibuat dengan fokus pada struktur data dalam konteks relasional, sehingga menitikberatkan pada identifikasi entitas, atribut, dan hubungan antar entitas seperti one-to-one, one-to-many, dan many-to-many. Diagram ini digunakan untuk merancang skema database secara logis sebelum diterjemahkan ke dalam bentuk tabel pada sistem manajemen basis data (DBMS). Sebaliknya, Class Diagram dibuat berdasarkan pendekatan pemrograman berorientasi objek (OOP) dan memuat informasi lebih kompleks, mencakup atribut (data) dan metode (perilaku) dari masing-masing kelas, serta hubungan antar kelas seperti pewarisan (inheritance), agregasi, komposisi, dan asosiasi. Dari sisi pemanfaatan, ERD digunakan terutama oleh database engineer dan system analyst untuk memastikan struktur data optimal dan konsisten, sementara Class Diagram banyak digunakan oleh software developer untuk merancang struktur internal aplikasi dan hubungan antar objek dalam kode program. Dengan demikian, meskipun keduanya sama-sama penting dalam proses perancangan sistem, ERD lebih dekat ke perancangan basis data, sedangkan Class Diagram lebih berperan dalam pengembangan logika aplikasi dan arsitektur perangkat lunak.
